Optimální tepelná izolace

Unikátní konstrukce umožňuje kombinaci dvou dřevin.

Modřínové dřevo je například vhodné do exteriéru díky svým vlastnostem a smrkové zase může plnit požadavky pro jemný interiérový vzhled.

Pro optimální izolaci používáme těsnící lišty. Jedná se o svislé a vodorovné lišty, které jsou umístěny ve štulpové částí HS- portálu a horní časti mezi posuvným křídlem a rámem.

Těsnění se skládá ze dvou části: Interiérová a exteriérová část těsnění. Exteriérová část lišty chrání HS-portál proti povětrnostním vlivům, interiérová část těsnění plní funkci tepelné izolace.

Standardní varianty provedení HS – portálů

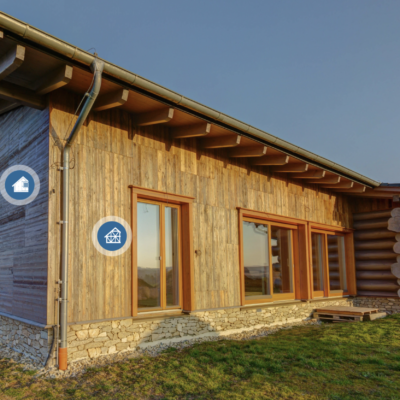

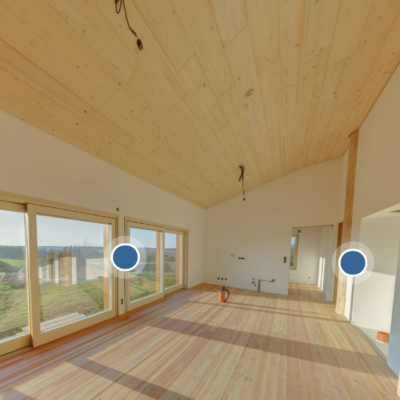

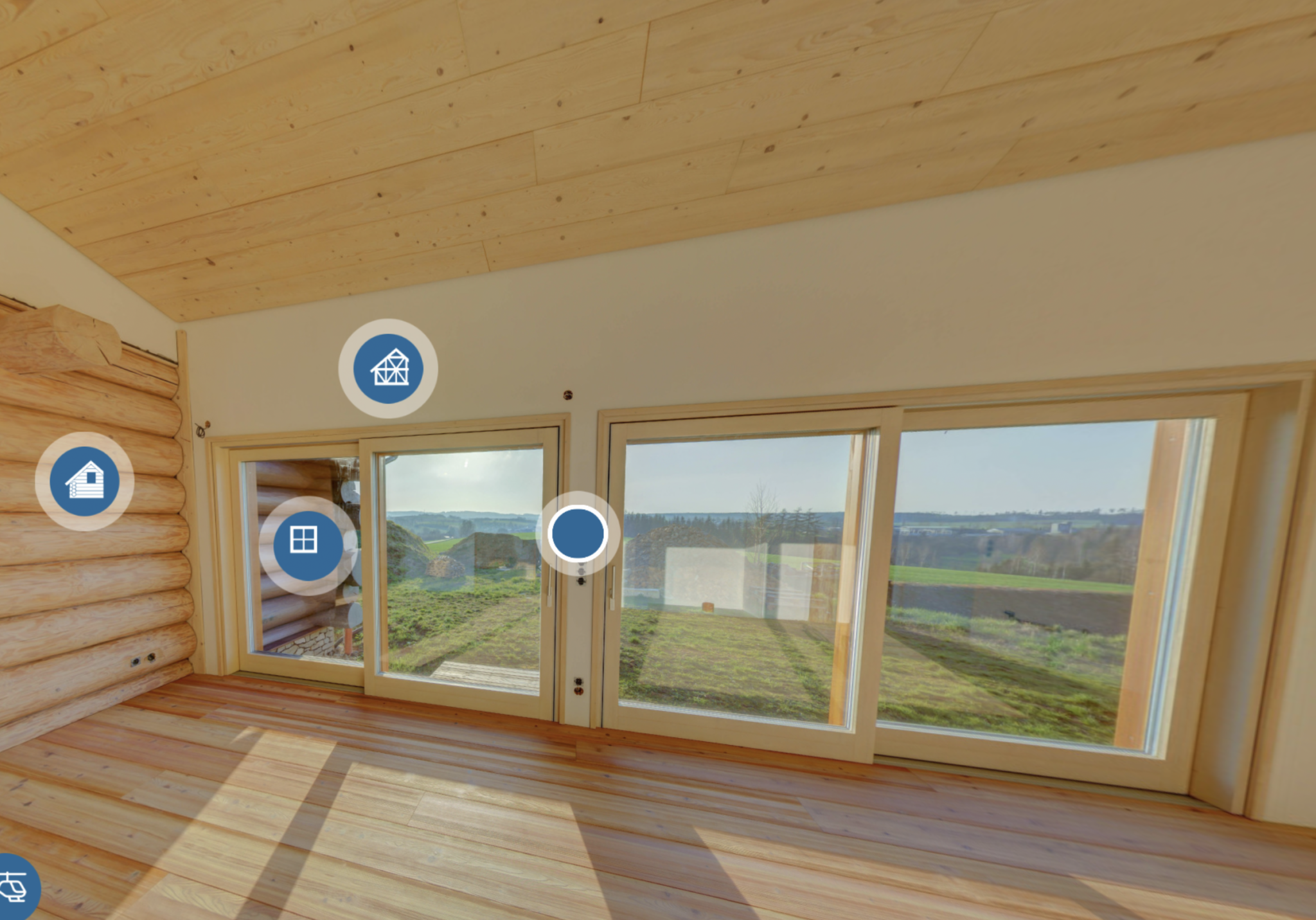

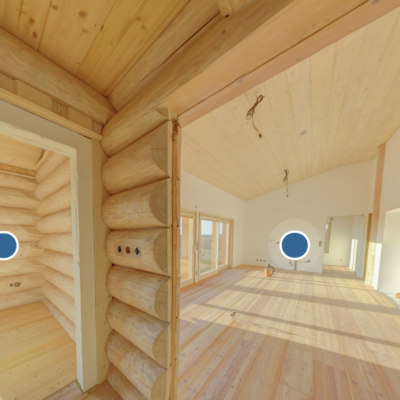

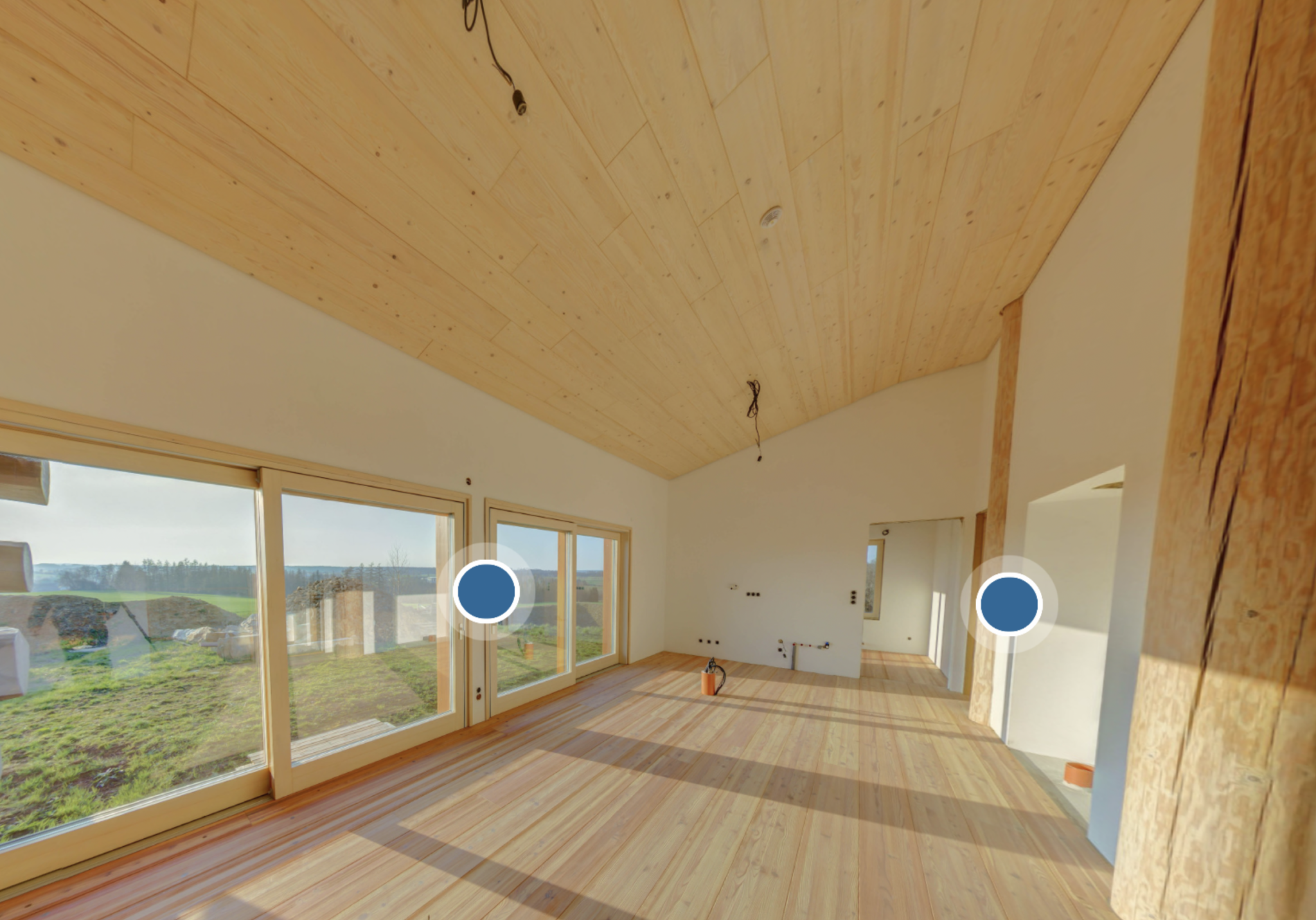

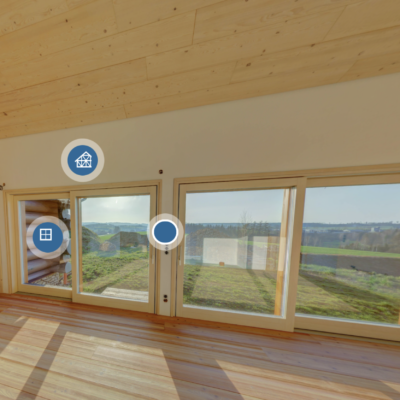

Virtuální prohlídka vzorové stavby

Detailně si můžete prohlédnout jedno z mála provedení HS – portálů ve virtuální prohlídce naší vzorové stavby. Můžete se online projít vzorovou stavbou a přečíst si zajímavosti nejen o stavebních výplních.

Více naleznete na: Virtuální prohlídka →

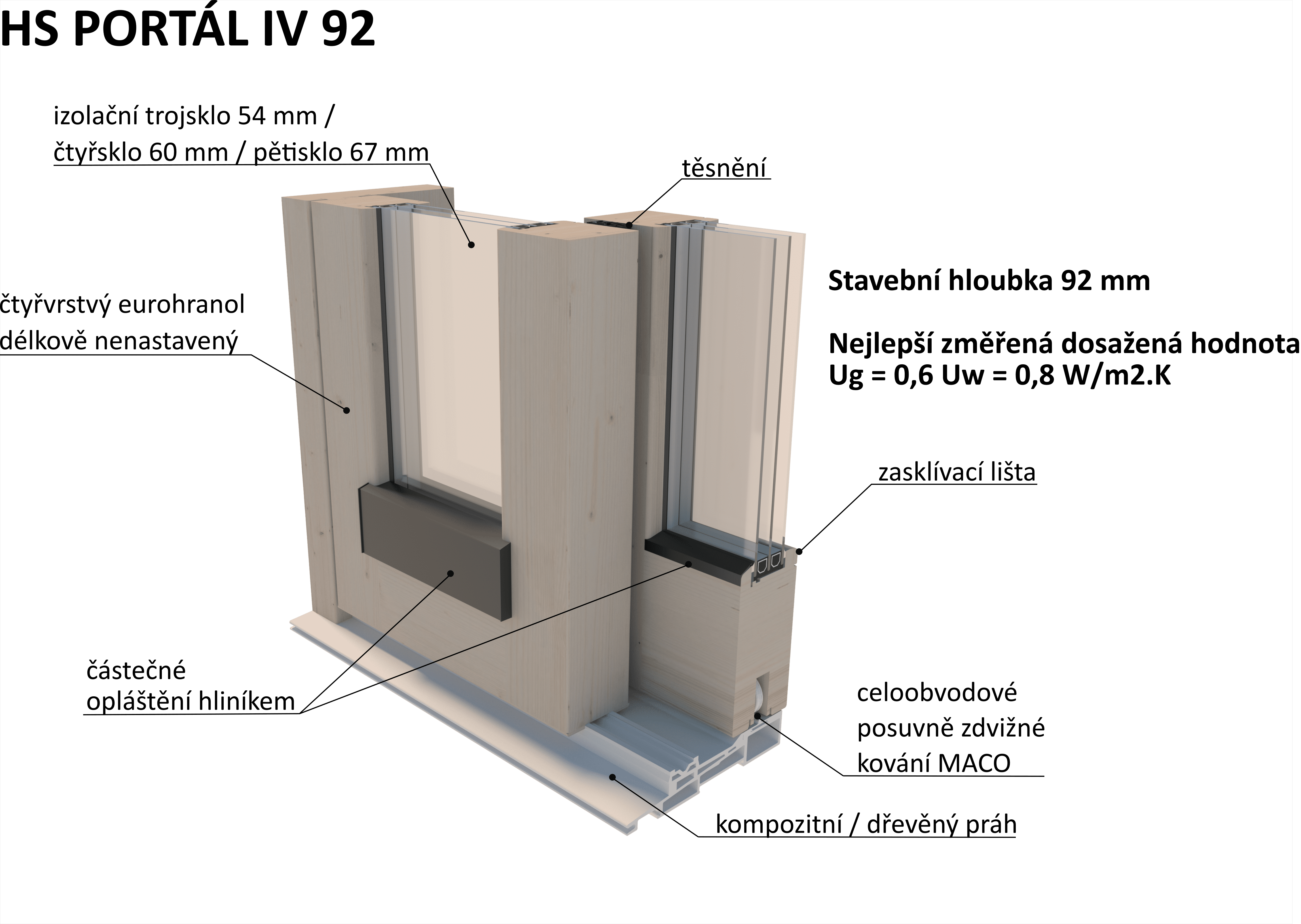

Konstrukce a materiál

Rám a křídla jsou lepeny z kvalitního délkově nenapojovaného dřeva. Materiálem jsou třívrstvé hranoly, které sami vyrábíme oboustranným olepením klasické spárovky dřevěnými švartnami (síla spárovky je určena profilem sestavy). Pro výrobu používáme smrk, borovice, modřín nebo dub. Jelikož se jedná o masivní velkoplošné výrobky, nabízíme provedení křídla v profilech 92 a 112 mm. Pro obě varianty vyrábíme 55 mm silný dřevěný rám.

Více naleznete na Eurohranoly →

Kování

Jedná se o zdvižně – posuvný systém otvíraní dveří. Používáme celoobvodové bezpečnostní kování MACO umožňující práci s masivními křídly. Hmotnost křídel může dosahovat až 400 kg. Kování funguje na systému pojezdových vozíků, které přenáší váhu posuvného křídla přímo na práh HS – portálu. Jednotlivá křídla jsou umístěny v různých rovinách, což umožnuje plynulý posun. Manipulace je velice jednoduchá a prováděna pomocí jedné kliky z interiérové strany. Při otočení kliky se posuvné křídlo nazvedne a umožní odsunutí bez vynaložení velké síly.



Sklo a zasklení

Do křídel HS – portálů osazujeme tepelněizolační trojsklo/čtyřsklo/pětisklo.

Nejčastěji používáme trojsklo 48 mm silné pro HS – 92 a 54 – 67 mm pro HS – 112.

Zasklení provádíme podobným způsobem jako u dřevěných oken.  Standardní izolační trojskla lze nahradit bezpečnostním kaleným nebo vícevrstvým sklem. Do zasklení lze zakomponovat i různé doplňky jako jsou vnitřní žaluzie, solární panely, různé typy fólií nebo i topná tělesa.

Více naleznete na Izolační skla a zasklení →

Práh

HS – portály mají téměř dokonalé spojení interiérového a exteriérového prostoru, a to díky bezbariérovému provedení. Bezbariérový práh je vyroben ze sklolaminátu a obsahuje velké množství komor, proto netvoří tepelný most a dobře izoluje.

Konstrukční výška prahu je sice 42 mm, ale při montáži bude zapuštěn pod úroveň podlahy. Další možností je práh v dřevěném provedení.

Okapnice a ochranné lišty

U HS – portálů nabízíme a také preferujeme částečné opláštění hliníkem ve spodní části křídla u fixní časti a speciální okapnicovou lištu u posuvného křídla. Barevné provedení okapnic je téměř neomezené. Nabízíme také ochranné lišty ELOX ve svislém místě uzavření rámu a křídla. Tyto lišty chrání HS – portály od mechanického poškození při užívání.

Více informací najdete na Opláštění a okapnice →

Detailnější zajímavosti naleznete na SYSTÉM VISION WALL IV 112 →

Parametry prostupů tepla HS portály.pdf ke stažení zde →
